纯硫化黄铜矿Cu(In,Ga)S2是一种很有前途的半导体材料，能带隙在1.5 ~ 2.4 eV之间，已被用于制造单结和串联太阳能电池。然而，到目前为止，这种材料在薄膜光伏器件的发展中，应用十分有限，主要原因在于难以降低器件及其接口处的电压损失。 来自卢森堡大学和瑞典乌普萨拉大学的一组研究人员，试图通过减少材料中的铜含量来解决这一问题。“与它的近亲纯硒化CIGS相比，纯硫化CIGS有许多未解的问题，”该项研究的主要负责人Sudhanshu Shukla告诉《光伏》杂志，“由于性能不足，前者受到的关注较少，我们相信，我们的工作将激发人们对该领域的兴趣，并让人们对材料的基础光物理和效率提升方面有所关注。”

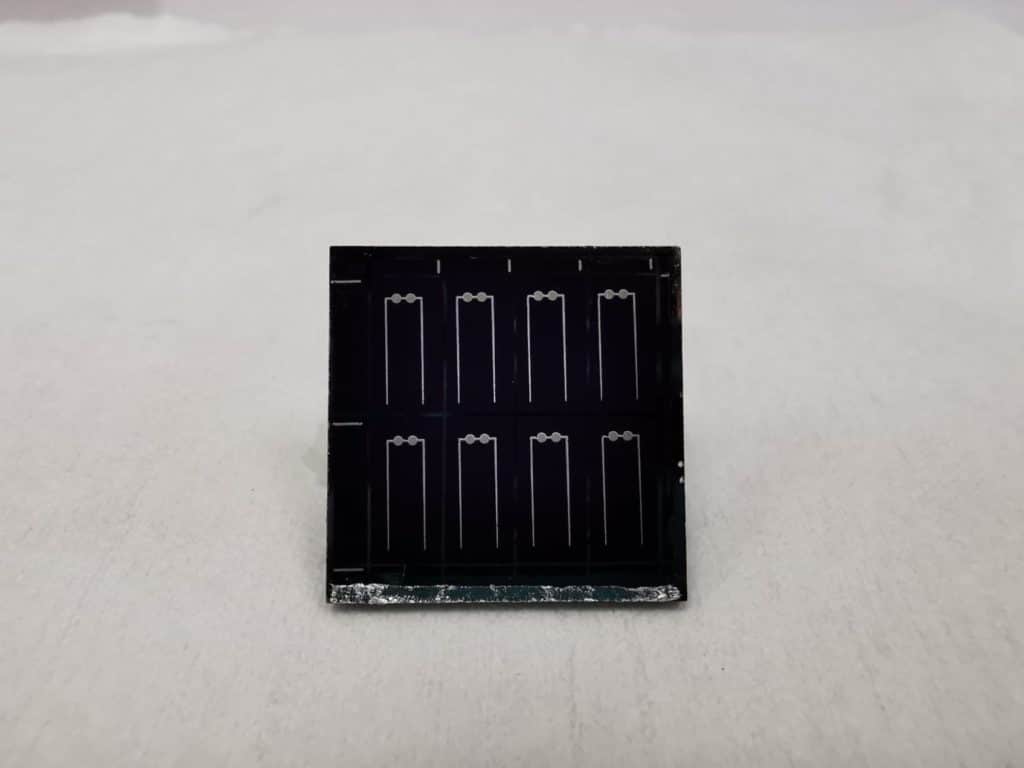

研究人员使用一种带隙电压为1.6电子伏的Cu(In,Ga)S2材料作为电池吸收层。根据他们的说法，这种铜含量较低的材料，其显示的准费米能级分裂(QFLS)亏损明显降低。QFLS是描述半导体器件操作的标准理论工具；它代表着太阳能电池所能达到的最大开路电压。 他们制作了一个具有硫化镉 (CdS)缓冲层的电池，以及另一个具有硫化锌氧化锌基底为缓冲层的电池。后者的开路电压高达920 mV，效率最高为15.2%，而前者的效率仅为12.8%。
“更高的准费米能级分裂(QFLS)带来更高的开路电压，也意味着吸收器具有更好的光电质量，以及更少的开路电压损失，”研究学者解释说。此外，他们还补充道，更优的界面质量也在这一过程中发挥了作用，因为它与硫氧化锌Zn(O,S)缓冲层一起形成了更合适的导带。“此外，硫氧化锌Zn(O,S)缓冲层带隙更大，能够吸收的光子能量更高，从而产生更高的短路电流密度，使光电流增加。”
科学家们补充说，用于制造CIG硒化薄膜的现有工艺，可以很容易地应用于类似的硫化物材料。“生产商用CIGSe薄膜太阳能电池的工艺，可以转化为生产CIGS，而不需要额外的基础设施，”Shukla解释说，“像Avancis和Flisom这样的公司，已经在生产商用大面积CIGS模块，其可扩展性当然是可能的。” 本文中对太阳能电池的描述，转自《焦耳》杂志的一篇论文 《超15%高效率宽带隙Cu(in,Ga)S2太阳能电池：通过组合工程抑制器件与界面复合》 。
This content is protected by copyright and may not be reused. If you want to cooperate with us and would like to reuse some of our content, please contact: editors@pv-magazine.com.
By submitting this form you agree to pv magazine using your data for the purposes of publishing your comment.
Your personal data will only be disclosed or otherwise transmitted to third parties for the purposes of spam filtering or if this is necessary for technical maintenance of the website. Any other transfer to third parties will not take place unless this is justified on the basis of applicable data protection regulations or if pv magazine is legally obliged to do so.
You may revoke this consent at any time with effect for the future, in which case your personal data will be deleted immediately. Otherwise, your data will be deleted if pv magazine has processed your request or the purpose of data storage is fulfilled.
Further information on data privacy can be found in our Data Protection Policy.
